리모트타입 인버터 저항용접기

리모트타입 인버터 저항용접기

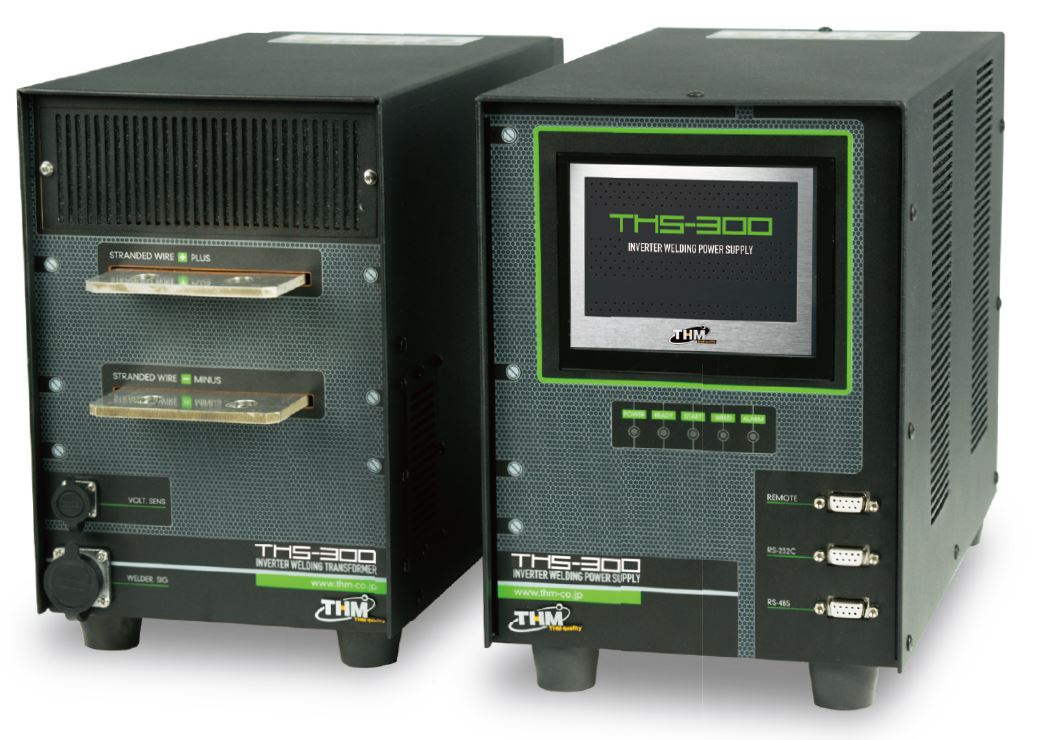

THS-300   THS-500       THM의 저항용접기는, 간단한 조작으로 취급이 용이하며, 고품질 접합이 가능합니다.   전자카탈로그 THM종합 카탈로그

특징

・리모트 콘트롤러로 원격조작가능. 자동기로의 탑재에 최적.

・1차전류를 실시간으로 검지하고, 설정되어 있는 전류와 비교/제어한 후, 전원, 전압및 부하변동을 자동적으로 보정.
・고주파 인버터방식에 의한 고효율 용접으로, 고품질 용접이 가능(4Khz)
・시인성이 우수하고, 빠르게 정상용접의 양/불이 표시되므로, 보다 효율좋은 양품선별조작이 가능.
・2단통전방식으로, 다양한 재료의 용접이 가능합니다. UP/DOWN SLOPE기능으로, 스팩터나 크랙등의 최소화를 실현.
・본체의 소형화로, 자동기의 탑재가 용이하며, 조작이 간단합니다. 각 WORK별로 15종류의 조건선택이 가능.



용도예

・진동모터, 센서등의 부품의 용접.
・MEMS,전자카드, 필터등의 부품용접.



사양

형식	THS-300	THS-500
투입전원	3φ200V/220V/380V,50/60Hz
제어주파수	1KHz&2KHz
제어주파수	300A(Peak Value)	500A(Peak Value)
제어방식	Primary current Secondary current Secondary voltage Secondary power
파라메 타설정범위	Current 01.0-20.0KA Voltage 0.40-5.00V Power 01.0-19.9kW	Current 2.00-9.99KA,02.0-40.0kA Voltage 0.40-5.00V Power 0.05-49.9kW
용접 타이밍차트 설정	Squeeze: 0-9999ms Hold: 0-9999ms Upslope 1/2: 0-999ms Weld 1/2: 0-999ms Cooling time: 999ms Pulse setting : 0-9
용접타점계수	00000-99999
용접단계기능	Step=1-9, Shot cunt=9999, Current rate:50-200%
냉각방식	Air cooling	Water cooling (3L/min; Under 35∩)
외형수치(㎜)	182(W)×429(D)×302(H) 　 (Excluding projection part)	278(W)×510(D)×440(H) (Excluding projection part)
전원중량(kg)	16	28

사양 (전용트랜스)

형식	THT-4000	THT-5000	THT-7000	THT-8000	THT-10K	THT-20K
무부하전압	9.8V	11.0V	13.0V	13.0V	13.0V	13.0V
정격전류	4000A	5000A	7000A	8000A	10000A	20000A
냉각방식	Air cooling	Air cooling	Air cooling / Water cooling	Water cooling	Water cooling	Water cooling
외형수치(㎜)	182(W)×305(D) ×184(H)		182(W)×357(D) ×287(H)		182(W)× 429(D)× 302(H)	204(W)× 515(D)× 365(H)
전원중량(Kg)	13	16	28		30	70

용접샘플

스폿용접

휴징용접
