1000A~4000A용 인버터 저항용접기

THS-1000

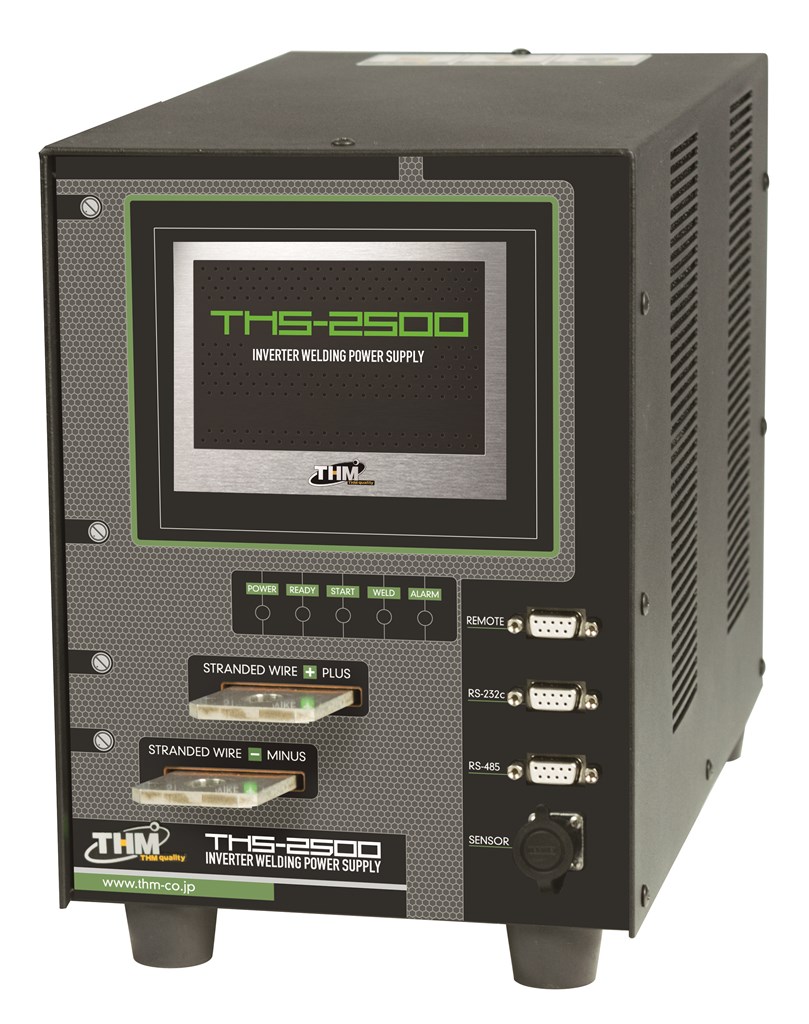

THS-2500

THS-4000

납등을 사용할 수 없는 부분의 접점용접에도 문제없이 대응 가능합니다.

・리얼타임으로 용접의 프로세스를 모니터가능
・고정도 피드백 제어방식
・전류,전압,전력,저항치의 파형및 평균유효치를 리얼타임으로 표시
・최대9싸이클 통전기능,각 싸이클에서 SLOPE UP기능을 탑재

・소형스피커부품의 용접
・초소형 인덕터부품용접

형식	THS-1000	THS-2500	THS-4000
투입전원	1φ200V/220V,50/60Hz	3φ200V/220V/380V,50/60Hz
최대단락전류	1000A	2500A	4000A
제어주파수	4KHz	4KHz	4KHz
제어방식	Primary current control Secondary voltage control
파라메 타설정범위	Current 100-1000A	Current 100-2500A	Current 300-4000A
파라메 타설정범위	Voltage 0.20-4.00V	Voltage 0.10-4.00V	Voltage 0.20-4.00V
용접 타이밍차 트설정	Squeeze: 0-9999ms Hold: 0-9999ms Upslope 1/2: 0-999ms Weld 1/2: 0-999ms Down slope 1/2: 0-999ms Pulse setting : 0-9
트랜스전환기능	NO	NO	NO
정격효율	1.9KVA	5.7KVA	12.4KVA
출력트랜스 2차무부하전압	6.1V	9.0V	9.8V
냉각방식	Air cooling	Air cooling	Air cooling
전원본체수치	197(W)×390(D)×287(H)
전원중량	15	18	14
비고	Integral type	Integral type	Split type
트랜스수치	In-set		182(W)×348(D)×184(H)
트랜스중량	-		13

스폿용접

휴징용접
